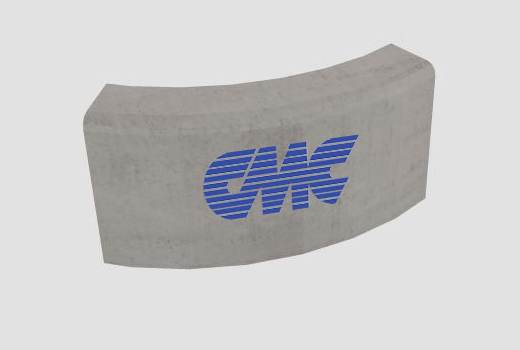

Cordoli curvi realizzati in calcestruzzo gettato faccia a vista idonei
per aree soggette al traffico veicolare in conformità alla norma UNI EN 1340, aventi
sezione trapezoidale, muniti di smusso arrotondato sugli spigoli frontali e dotati
di incastro maschio-femmina in testa.
I raggi di curvatura indicati sono da
considerarsi esterni alla sezione del cordolo posato; la lunghezza dell’arco è
pari a 785 mm per tutti i raggi di curvatura.
Tutte le tipologie geometriche di cordoli in calcestruzzo
gettato sono prodotte mediante tecnologie che consentono il confezionamento di
un calcestruzzo altamente compatto, impermeabile e dotato di elevata
durabilità, come prescritto dalle norme UNI EN 206 e UNI EN 11104.
Il
mix design del conglomerato cementizio utilizzato nel processo produttivo è studiato in funzione delle prestazioni finali atte a garantire la funzionalità del sistema:
- A seconda delle temperature interne ed ambientali vengono impiegati cementi ad alta resistenza nelle classi CEM 42,5R o CEM 52,5R, opportunamente dosati e conformi alla norma UNI-EN 197-1;
- Viene adottata una classe di consistenza a bassa lavorabilità (S1/S2) e grazie all’ausilio di additivi conformi alla norma UNI EN 934-2 si è in grado di garantire rapporti acqua/cemento inferiori allo 0,5, con acqua di impasto rispondente alla UNI EN 1008;
- Gli aggregati selezionati, marcati CE in conformità alle norme UNI-EN 12620 e 8520-2 e esenti da minerali nocivi o potenzialmente reattivi agli alcali in accordo alla UNI-EN 932-3 e UNI 8520-2, sono suddivisi in 3 classi granulometriche, con diametro massimo dell’aggregato < ¼ dello spessore del manufatto.
Gli elementi sono prodotti e controllati nelle varie fasi del processo
produttivo in conformità alla norma UNI EN 1340 e muniti di relativa
Dichiarazione di Prestazione CE.
Gli utenti
registrati hanno accesso ad ulteriori documentazioni quali: Dichiarazioni di
Prestazione CE, schede di sicurezza, istruzioni di posa in opera, relazioni di
calcolo strutturale ed altro ancora.

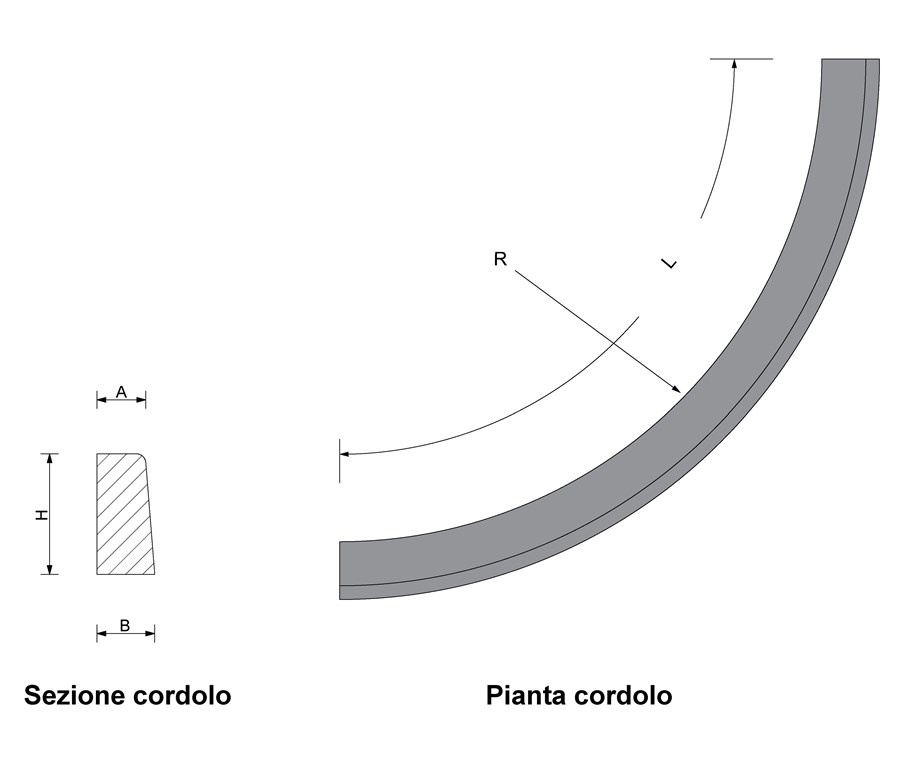

Tabella cordoli curvi gettati:
| Codice |
Spessore [mm] |
Altezza [mm] |
Raggio interno curvatura [mm] |
Peso [kg] |
| A |
B |
H |
R |
| |
| 00830 |
60 |
80 |
250 |
500-1000 |
34 |
| 00831 |
80 |
100 |
250 |
500-1000-1500-2000 |
44 |
| 00832 |
100 |
120 |
250 |
500-1000-1500 |
53 |
| 00833 |
120 |
150 |
250 |
500-1000-2000-3000 |
70 |
|
Sviluppo
Raggio interno curvatura [mm] R |
Sviluppo arco interno [mm] L |
Nr. cordoli per cerchio totale |
| |
| 500 |
785 |
4 |
| 1000 |
785 |
8 |
| 1500 |
785 |
12 |
| 2000 |
785 |
16 |
| 3000 |
785 |
24 |
