Fosse Imhoff 8 abitanti equivalenti DN 1000
CERCA UN PRODOTTO
Puoi cercare il prodotto che ti serve all'interno del nostro catalogo nel menù a sinistra o scrivendo un testo libero dentro il box di ricerca
Principio
di funzionamento

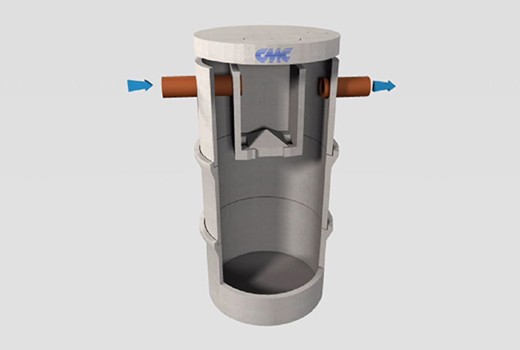

Vasche settiche tipo Imhoff costituite da elementi
componibili di sezione circolare realizzati in calcestruzzo armato vibrato ad
alta resistenza con finitura industriale, progettate e realizzate in conformità
con quanto previsto nella delibera del Comitato Interministeriale per la tutela
delle acque del 04/02/1977 (G.U. 21-02-1977, n. 48, Supplemento ordinario).
Il
panorama normativo di riferimento per le fosse imhoff è inquadrato dalle seguenti norme:
D.lgs. 152/06 (G.U. n. 88 del 14 aprile 2006) e sue modifiche
- Legge Regionale n. 26 (B.U.R. Lombardia - n. 51 del 16/12/2003) e sue
modifiche
- Regolamento Regionale n. 3/2006 (B.U.R. Lombardia n. 13 del 27/03/2006)
- Deliberazione Giunta Regionale n. 2244/2006 (B.U.R. Lombardia - n. 15 del
13/04/2006)
- Deliberazione Giunta Regionale n. 2557/2006 (B.U.R. Lombardia n. 22 del
29/05/2006)
- Raccomandazione Europea 2001/331/UE (G.U.C.E. del 15 dicembre 2001
L331/79)
- Deliberazione Giunta Regionale n.8/2318 (B.U.R. Lombardia - n. 16 del
20/04/2006)
- Circolare n°5 del 16 aprile 2009 (B.U.R. Lombardia - n. 17 del
27/04/2009)
Le fosse
Imhoff sono caratterizzate dal fatto di avere compartimenti distinti per il
liquame e il fango, in modo da permettere l’attraversamento del liquame nel
primo scomparto (processo fisico di sedimentazione), la raccolta del fango nel
secondo scomparto sottostante (processo biologico di digestione) e l'uscita
continua, così come l'entrata, del liquame chiarificato.
Sono inoltre accessibili
dall’alto a mezzo di un apposito vano per poter ispezionare i tubi di entrata e
uscita e la camera centrale e per permettere l’estrazione del fango secondo le
prescrizione legislative.
Nel dimensionamento
occorre tenere presente che il comparto di sedimentazione deve permettere circa
4-6 ore di detenzione per le portate di punta; se le vasche sono piccole si
consigliano valori più elevati.
Occorre poi considerare un incremento della
capacità per persona per le sostanze galleggianti.
Come valori medi del
comparto di sedimentazione si hanno circa 40-50 litri per abitante equivalente.
Per il compartimento del fango si hanno 100-120 litri per abitante equivalente,
in caso di almeno due estrazioni all'anno; per le vasche più piccole è
consigliabile adottare 180-200 litri per abitante equivalente, con una
estrazione all'anno. In ogni caso, anche per le vasche più piccole, la capacità
non dovrebbe essere inferiore a 250-300 litri complessivi (così ripartiti:
180-200 litri digestione, 70-100 litri sedimentazione).
Per scuole, uffici e officine, il
compartimento di sedimentazione va riferito alle ore di punta con minimo di tre
ore di detenzione; anche il fango si ridurrà di conseguenza.
Il liquame grezzo entra con continuità, mentre quello chiarificato esce;
l'estrazione del fango e della crosta superficiale avviene periodicamente da
una a quattro volte l'anno.
Buona parte del fango asportato potrà essere essiccato
all'aria e usato come concime, interrato o portato ad altro idoneo smaltimento,
mentre l'altra porzione resterà come innesto per il fango che si depositerà
successivamente.
Calcolo
abitanti equivalenti (indicazioni)
Al fine di
dimensionare correttamente i sistemi di trattamento dei reflui domestici e/o
assimilati, occorre determinare innanzitutto il numero di abitanti equivalenti
(A.E.), che per convenzione si possono definire come di seguito riportato:
Casa di
civile abitazione:
- 1 a.e.
per camera da letto con superficie fino a 14 mq
- 2 a.e.
per camera da letto con superficie superiore a 14 mq
Albergo o
complesso ricettivo:
- Come per
le case di civili abitazione, aggiungendo 1 a.e. ogni qualvolta la superficie
di una stanza aumenta di 6 mq oltre i 14 mq
Fabbriche
e laboratori artigianali:
- 1 a.e.
ogni 2 dipendenti, fissi o stagionali, durante la massima attività
Ditte e
uffici commerciali:
- 1 a.e.
ogni 3 dipendenti fissi o stagionali, durante la massima attività
Ristoranti
e trattorie:
- 1 a.e.
ogni 3 posti (massima capacità ricettiva delle sale da pranzo 1,20 mq per persona)
Bar,
Circoli e Club:
Scuole:
- 1 a.e.
ogni 10 posti banco
Cinema,
Stadi e Teatri:
Tipologia
costruttiva
L’incastro tra i
vari elementi componibili, in corrispondenza del quale andrà predisposta un’idonea
sigillatura, è del tipo “a bicchiere”.
Ogni elemento è corredato dalla relativa
soletta di chiusura munita di fori di ispezione, posti rispettivamente in
corrispondenza dello scomparto di entrata-uscita e della camera centrale per
permettere le operazioni di pulizia e svuotamento.
Gli elementi componibili sono realizzati mediante tecnologie che
consentono il confezionamento di un calcestruzzo altamente compatto,
impermeabile e dotato di elevata durabilità, come prescritto dalle norme UNI EN
206 e UNI EN 11104.
Il
mix design del conglomerato cementizio utilizzato nel processo produttivo è studiato in funzione delle prestazioni finali atte a garantire la funzionalità del sistema:
- A seconda delle temperature interne ed ambientali vengono impiegati cementi ad alta resistenza nelle classi CEM 42,5R o CEM 52,5R, opportunamente dosati e conformi alla norma UNI-EN 197-1;
- Viene adottata una classe di consistenza a bassa lavorabilità (S1/S2) e grazie all’ausilio di additivi conformi alla norma UNI EN 934-2 si è in grado di garantire rapporti acqua/cemento inferiori allo 0,5, con acqua di impasto rispondente alla UNI EN 1008;
- Gli aggregati selezionati, marcati CE in conformità alle norme UNI-EN 12620 e 8520-2 e esenti da minerali nocivi o potenzialmente reattivi agli alcali in accordo alla UNI-EN 932-3 e UNI 8520-2, sono suddivisi in 3 classi granulometriche, con diametro massimo dell’aggregato < ¼ dello spessore del manufatto.
A completare la dotazione del sistema si
possono impiegare sistemi di sollevamento in sicurezza marcati CE, per i quali
si rimanda alla sezione specifica.
Il nostro staff è inoltre a completa
disposizione della clientela perapprofondimenti tecnici e soluzioni su misura.
Gli utenti
registrati hanno accesso ad ulteriori documentazioni quali: schede di sicurezza
e di posa in opera, relazioni di calcolo strutturale ed altro ancora.

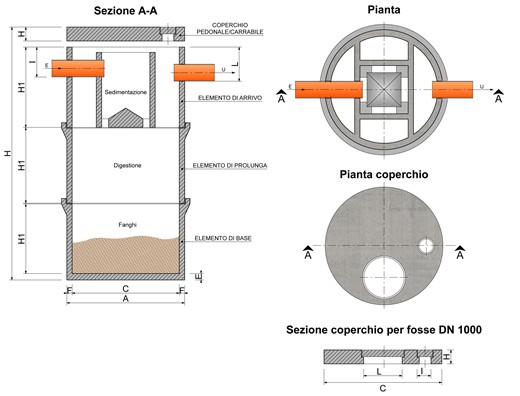

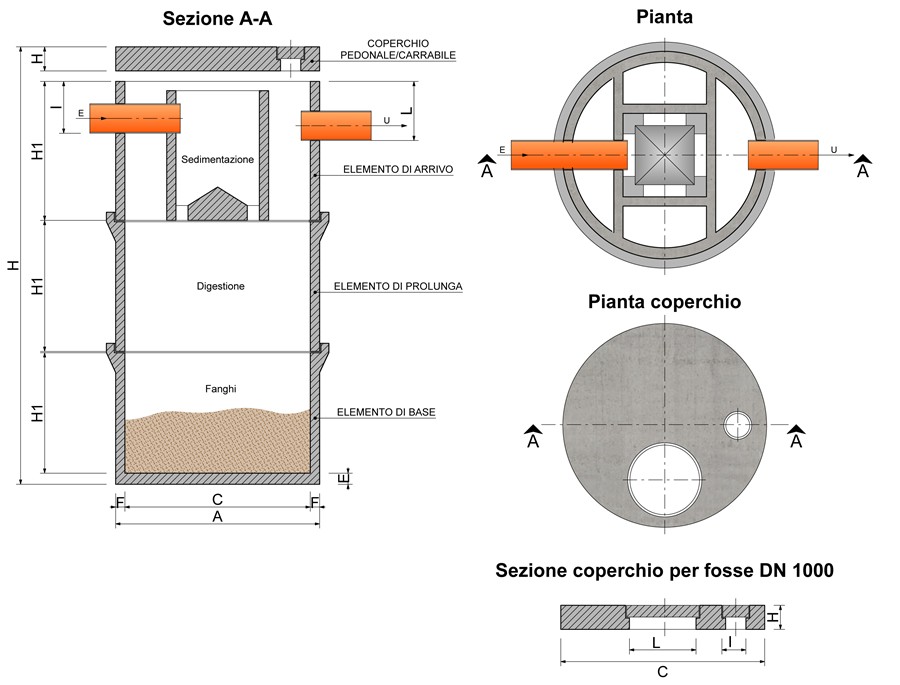

Codice |
Elementi |
Misure int. [mm] |
Misure est. [mm] |
Sp. pareti [mm] |
Sp. fondo [mm] |
Altezza est. [mm] |
Altezza int. [mm] |
A |
C |
E |
F |
H |
H1 |
|
00440-00441 |
Fossa completa |
1000 |
1120 |
60 |
60 |
2230/2280 |
- |
- |
Elemento di base |
1000 |
1120 |
60 |
60 |
- |
650 |
- |
Elemento di prolunga |
1000 |
1120 |
60 |
- |
- |
700 |
- |
Elemento di arrivo |
1000 |
1120 |
60 |
- |
- |
750 |
00621 |
Coperchio pedonale
|
- |
1100 |
- |
- |
80 |
- |
00631 |
Coperchio carrabile
|
- |
1100 |
-
|
- |
130 |
- |
|
Codice |
Elementi |
Descrizione impronte e tappo coperchi [mm] |
E |
Tipologia |
I |
U |
Tipologia |
L |
|
00440-00441 |
Fossa completa |
180 |
entrata |
300 |
180
|
uscita
|
340 |
- |
Elemento di base |
- |
- |
- |
- |
- |
- |
- |
Elemento di prolunga |
- |
- |
- |
-
|
-
|
- |
- |
Elemento di arrivo |
- |
- |
- |
- |
- |
- |
00621
|
Coperchio pedonale
|
- |
tappo |
150 |
-
|
tappo
|
400 |
00631 |
Coperchio carrabile
|
- |
tappo |
150 |
- |
tappo |
400 |
|
Codice |
Elementi |
Abitanti Equivalenti |
Capacità litri |
Peso kg |
Sedimentazione |
Digestione |
Totale |
|
00440-00441 |
Fossa completa |
8 |
320 |
1070
|
1390 |
1610/1730 |
- |
Elemento di base |
- |
- |
520 |
520 |
480 |
- |
Elemento di prolunga |
3 |
- |
550 |
550 |
380 |
- |
Elemento di arrivo |
- |
320 |
- |
320 |
600 |
00621 |
Coperchio pedonale
|
- |
- |
- |
- |
150 |
00631 |
Coperchio carrabile
|
- |
- |
- |
- |
270 |
|
