Disoleatori/dissabbiatori prefabbricati idonei per la separazione di liquidi leggeri per gravità e alla raccolta di sabbie e di altri materiali pesanti, realizzati in calcestruzzo armato vibrato con finitura industriale.

Progettati e calcolati secondo la norma UNI EN 858, sono dotati di sezione rettangolare o circolare e sono disponibili sia in versione monolitica che componibile.

Sono costituiti da compartimenti distinti per il contenimento e la separazione dei liquidi leggeri provenienti da piazzali, box, officine meccaniche o distributori di carburante, in modo da permetterne lo smaltimento presso discariche autorizzate.

Il funzionamento di questo tipo di disoleatore/dissabbiatore è basato sul principio di separazione per gravità tra sostanze fluide aventi peso specifico diverso tra loro, da cui consegue il galleggiamento dei liquidi leggeri al di sopra del livello dell’acqua e funge anche da dissabbiaotre con sedimentazione dei corpi solidi.

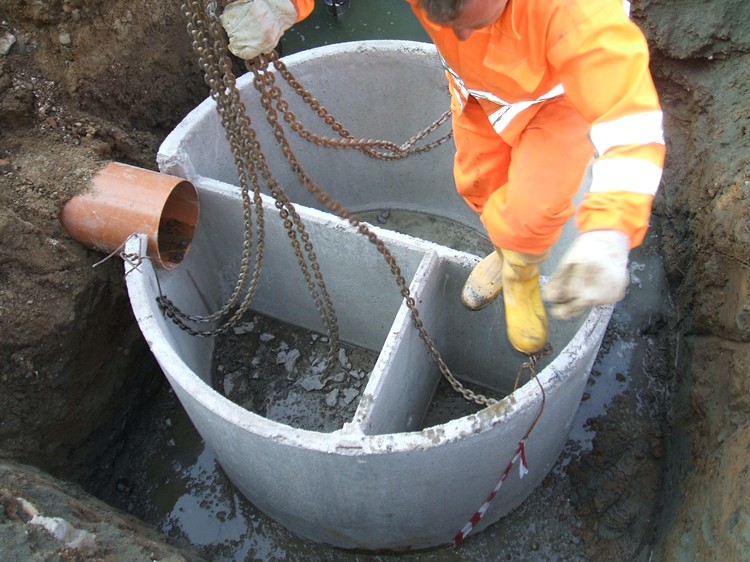

I desoleatori/dissabbiatori circolari monolitici sono adatti a box, officine ed altri ambienti con superfici estese; hanno la peculiarità di offrire una sicura tenuta idraulica e di essere facili da posare.

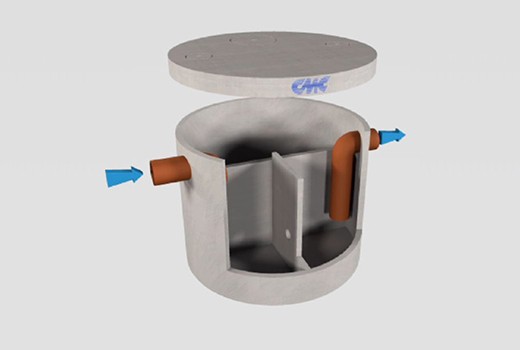

L’elemento si presenta suddiviso in 3 vasche interne:

• La prima vasca riceve l’acqua da depurare;
• L’olio galleggiando tracima nella vasca di raccolta;
• L’acqua ormai depurata passa nella terza vasca attraverso un foro posto nella parte inferiore della lastrina, per poi uscire in fognatura.

I disoleatori/dissabbiatori monolitici sono realizzati mediante tecnologie che consentono il confezionamento di un calcestruzzo altamente compatto, impermeabile e dotato di elevata durabilità, come prescritto dalle norme UNI EN 206 e UNI EN 11104.

Il mix design del conglomerato cementizio utilizzato nel processo produttivo è studiato in funzione delle prestazioni finali atte a garantire la funzionalità del sistema:
A completare la dotazione del sistema si possono impiegare sistemi di sollevamento in sicurezza marcati CE, per i quali si rimanda alla sezione specifica.

Il nostro staff è inoltre a completa disposizione della clientela per approfondimenti tecnici e soluzioni su misura.

Gli utenti registrati hanno accesso ad ulteriori documentazioni, quali schede di sicurezza e di posa in opera ed altro ancora.

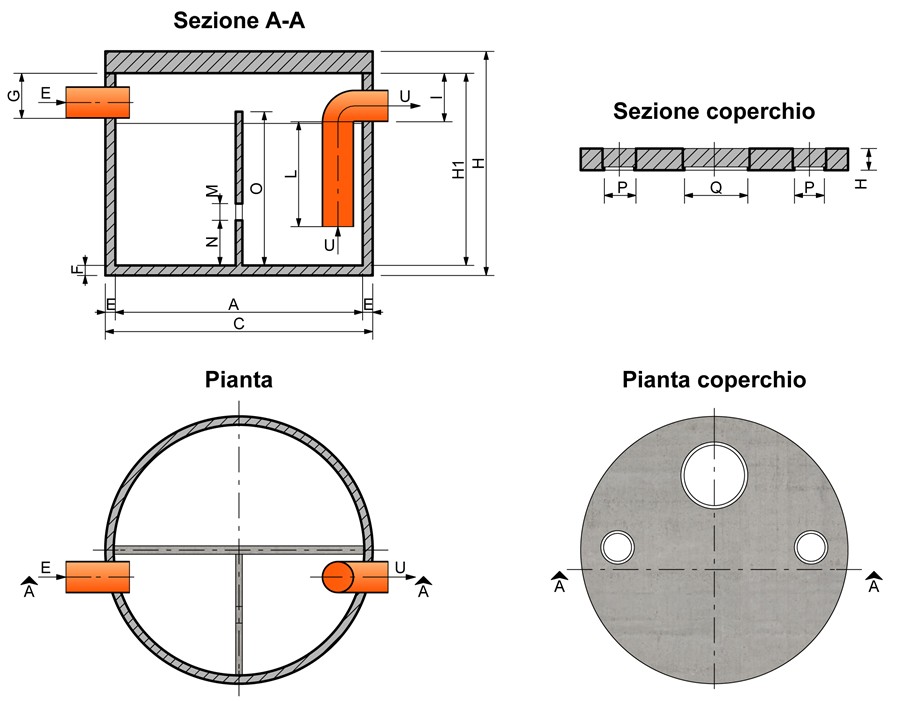

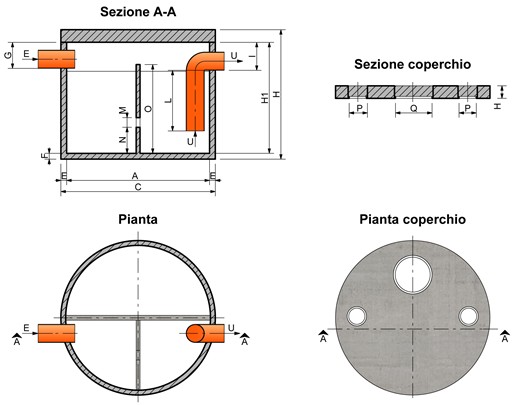

Codice	Elementi	Misure int. [mm]	Misure est. [mm]	Sp. pareti [mm]	Sp. fondo [mm]	Altezza est. [mm]	Altezza int. [mm]
		A	C	E	F	H	H1
00530	Disoleatore /dissabbiatore con coperchio pedonale	1500	1600	50	60	1160	1000
00531	Disoleatore/dissabbiatore con coperchio carrabile	1500	1600	50	60	1210	1000
00623	Coperchio pedonale	-	-	-	-	100	-
00633	Coperchio carrabile	-	-	-	-	150	-



Codice	Elementi	Descrizione impronte
		E (entrata)	G	U (uscita)	I	L	M	N	O
00530	Disoleatore/ dissabbiatore con coperchio pedonale	190	270	190	290	550	100	270	920
00531	Disoleatore/dissabbiatore con coperchio carrabile	190	270	190	290	550	100	270	920
00623	Coperchio pedonale	-	-	-	-	-	-	-	-
00633	Coperchio carrabile	-	-	-	-	-	-	-	-



Codice	Elementi	Descrizione fori coperchio		Capacità [l]	Portata NS (l/s)	Area utile piazzale [m2]	N° posti auto	Peso [kg]
		P	Q
00530	Disoleatore/ dissabbiatore con coperchio pedonale	200	400	1440	3	200[a]-300[b]-600[c]	20-40	1670
00531	Disoleatore/dissabbiatore con coperchio carrabile	200	400	1440	3	200[a]-300[b]-600[c]	20-40	1900
00623	Coperchio pedonale	200	400	-	-	-	-	450
00633	Coperchio carrabile	200	400	-	-	-	-	680



(a) Ipotesi di calcolo valida per un contributo di pioggia pari a 150 [l/s.ha] - capacità accumulo fanghi media - schema configurazione S-II-P.

(b) Ipotesi di calcolo valida per un contributo di pioggia pari a 100 [l/s.ha] - capacità accumulo fanghi media - schema configurazione S-II-P.

(c) Ipotesi di calcolo valida per un contributo di pioggia pari a   50 [l/s.ha] - capacità accumulo fanghi media - schema configurazione S-II-P.
